該過濾器由兩只單筒過濾器，兩只單向閥、換向閥、旁通閥、發訊器等組成，它可在系統在不停機狀況下更換濾芯，適用于連續工作的中低壓液液壓系統。
當其中一只過濾器的濾芯在工作過程中堵塞至壓差發汛器壓力值時，發訊器動作，它可按上電源及指示器的提示人們因更換此濾芯。更換濾芯時。只要轉換向閥手柄到另一位置后，備用的過濾筒開始工作，旋開已堵塞的過濾筒放油螺塞放完油后，再旋下外殼，即可更換濾芯。
注：1堵塞后應及時更換濾芯，以避免濾芯壓差繼續上升導致濾芯破損，造成在污染系統。2換向閥手柄必須到位。3換向后已堵塞得濾芯因及時更換新濾芯，以備下次使用。
SMF-D30×※C, SMF-D100×※C
工作介質：一般液壓油磷酸脂液壓油 乳化液 水-已二醇
流量：30-100L/min
過濾精度：5-20μm
壓力：10MPA
連接方式：螺紋
注：※為過濾精度，若使用介質為水－乙二醇，使用壓力10MPA，公稱流量100L/min，過濾精度10μm，帶發訊器，則過濾器型號：SMF?BH-H100×C.濾芯型號為：0160D010BN3HC.
|

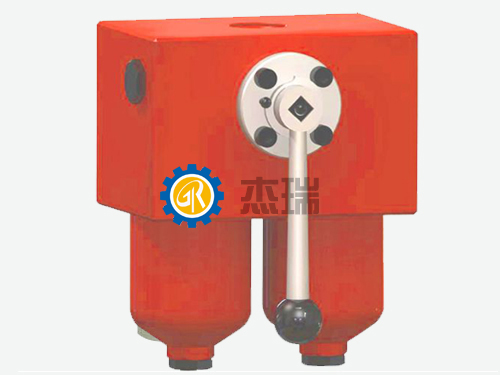

SMF 雙筒高壓過濾器
|
|
SMF-D30×※C
|
|
SMF-D100×※C
|
